靜電二極管是一種用于保護電子設備免受瞬態電壓沖擊的關鍵組件。它們通過在電路中短路高電壓尖峰來工作，保護敏感元件免受損害。

1. 外觀識別

首先，識別靜電二極管可以從其外觀開始：

標記和編碼：靜電二極管通常會有特定的型號和標記，例如“SMAJ5.0A”表示是一種5V的TVS二極管。通過型號可以直接獲取其主要電氣特性。

封裝類型：靜電二極管的封裝多種多樣，常見的有DO-15, DO-214AC (SMA), DO-214AB (SMB)等。封裝信息通常會印在二極管的表面。

顏色和形狀：盡管這些參數不如標記和封裝類型直觀，但在特定品牌或系列中，特定的顏色和形狀可能會提供一些線索。

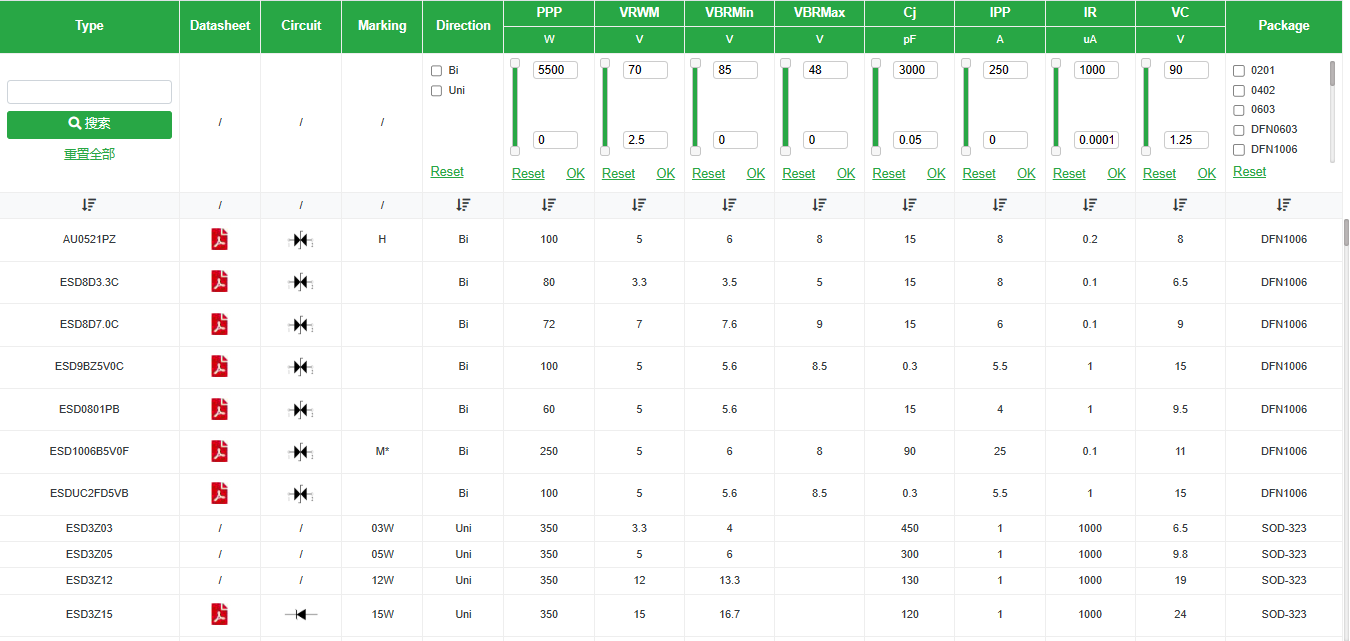

2. 技術參數了解

了解靜電二極管的技術參數對于正確識別非常重要：

瞬態電壓和電流：這些參數定義了TVS二極管能夠承受的最大瞬態電壓和電流。

擊穿電壓：這是開始導通的電壓，超過此電壓，二極管會迅速導通以保護電路。

鉗位電壓：這是在規定測試電流下的最大電壓限制，它是衡量保護能力的重要指標。

3. 使用萬用表檢測

測試靜電二極管的反向擊穿電壓：

萬用表設置：將萬用表設置在二極管測試模式，對于某些高壓TVS二極管，可能需要使用具備高電壓測試功能的設備。

連接方式：連接萬用表的紅表筆到二極管的陰極，黑表筆到陽極。

讀取值：在正常情況下，靜電二極管在未達到擊穿電壓前不會顯示任何讀數。當達到或超過其反向擊穿電壓時，會開始導通。

4. 實際電路測試

靜電二極管的實際測試通常需要模擬其工作環境：

建立測試電路：可以通過構建一個包含電源，限流電阻和測試電壓的簡單電路來進行測試。

測試瞬態響應：利用示波器監測靜電二極管在面對瞬態電壓時的響應，確保其在預期的電壓水平迅速導通。

5. 注意事項

使用和測試靜電二極管時，需注意以下幾點：

瞬態測試的危險性：由于涉及高電壓，進行瞬態測試時應采取適當的安全措施。

散熱問題：在高功率應用中，靜電二極管可能需要額外的散熱措施。

防靜電措施：靜電二極管雖然用于抑制電壓尖峰，但在處理時仍需采取防靜電措施，以免因靜電損壞。

靜電二極管通過仔細檢查外觀標記、理解技術參數，并通過專業工具進行電氣測試，可以有效確保所使用的TVS二極管能在關鍵時刻提供必要的保護。
