肖特基橋憑借其低正向壓降和高速開關特性，成為電源系統中廣泛應用的元器件，尤其在DC-DC轉換器、LED照明、太陽能逆變器等高效電源系統中，表現出色。然而，在選型時，如何找到適合的肖特基整流橋以滿足實際應用的要求，涉及多個技術要點。

一、正向壓降與效率的平衡

肖特基二極管的典型特點是低正向壓降（通常在0.15V到0.45V之間），這意味著其能顯著減少功率損耗、提高電源轉換效率。在選型時應根據系統的電流需求，選擇合適的正向電壓（VF）參數。特別是在電流較大的應用中，低VF能夠有效降低功率損耗，提升整體效率。

需要注意的是，肖特基二極管的正向壓降雖然較低，但其耐壓范圍通常較小。因此在高壓場合，需權衡效率和電壓耐受能力，避免因過高電壓導致器件損壞。

二、反向耐壓（VRRM）與實際應用的匹配

肖特基整流橋的反向耐壓一般在30V到200V之間，適合于低壓應用。如果應用中的反向電壓超過肖特基二極管的耐壓能力，可能會導致二極管擊穿。一般而言，為了確保穩定性，建議選擇的反向耐壓至少為實際電壓的1.5倍。例如，對于12V的應用電壓，選用20V到30V耐壓的肖特基橋較為合適；而在24V系統中，建議耐壓不低于45V。

三、結溫及熱管理

肖特基整流橋在工作時的結溫會影響器件的穩定性和壽命。由于低正向壓降的設計，肖特基二極管的反向漏電流（IR）較大，且隨著溫度的升高而顯著增加。這一特點在高溫場合會引起額外的熱量，因此在選型時應關注二極管的最大結溫（Tj Max）參數。

為了控制結溫，需設計合理的散熱措施，包括采用適當?shù)纳崞鳌?yōu)化PCB的散熱布局等。高頻、高功率應用中，建議選擇熱阻更低的封裝類型以確保良好的熱管理。

四、反向漏電流（IR）與系統功耗

肖特基二極管的反向漏電流比普通二極管大，且隨溫度的升高而增加。反向漏電流不僅會影響效率，還會在待機狀態下產生功耗。選擇肖特基橋時需關注其IR參數，尤其在功耗敏感的低電壓應用場合，如便攜式設備、待機狀態中的電源模塊等，應盡量選擇反向漏電流較小的型號。

在高溫環境應用中，肖特基的IR隨溫度升高顯著增加，可能引起過多的待機功耗，甚至造成熱失控。此時可以考慮使用超快恢復二極管（FRED）等低漏電流器件替代。

五、封裝類型和散熱要求

肖特基整流橋的封裝類型多樣，包括SMD封裝（如SMA、SMB、SOD-123等）、通孔封裝（如TO-220AB、D2PAK等），不同封裝適用于不同的功率和散熱需求。SMD封裝適合于自動化生產和空間較小的電路，但由于封裝尺寸限制，其散熱能力相對有限。在低功率場合，SMD封裝能夠滿足基本的散熱需求；而在大功率場景下，通孔封裝的散熱性能更佳。

為確保散熱效果，在大功率應用中可以選擇帶有散熱片的封裝，或設計大面積銅箔的PCB布局，以幫助有效散熱。

六、反向恢復特性與開關頻率的關系

肖特基整流橋在高頻應用中非常受歡迎，主要得益于其幾乎無反向恢復時間。這一特性使其在高頻開關電源中減少了開關損耗，提高了電源效率。因此在高頻應用場景（如開關電源、逆變器等）中，肖特基橋具有較大的優勢，能夠有效降低因開關操作引起的電磁干擾（EMI）。

然而，在低頻應用中，例如工頻整流，選擇肖特基橋的優勢不明顯，甚至可能因?yàn)榉聪蚵╇娏鞯拇嬖诙绊懶省Ｒ虼嗽趹?yīng)用中需根據工作頻率選擇是否使用肖特基橋。

七、性價比和成本考量

由于其高效能特點，肖特基整流橋的成本通常較普通整流橋更高。在選型時，需根據系統實際需求權衡性價比。例如，對于待機能效要求高、頻繁啟動的設備，選擇肖特基橋能帶來長期的節能效果，而在普通功率因數校正（PFC）等成本敏感的應用中，可考慮普通整流橋。

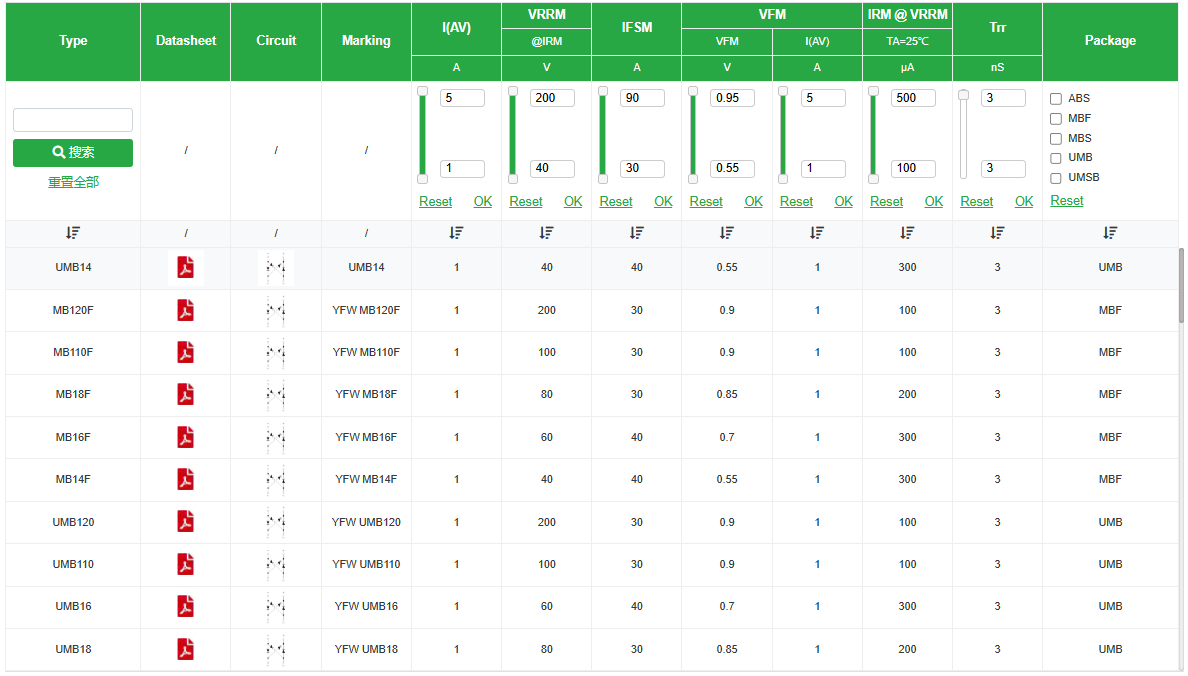

YFW肖特基整流橋的選型需從正向壓降、反向耐壓、結溫管理、漏電流、封裝及成本等多方面綜合考慮。特別是在高頻、低壓應用中，肖特基橋能夠顯著提升效率，但在高溫場合中需注意其反向漏電流的影響。
