MOS的電流方向是唯一的嗎？

　　引言：在常規使用中，似乎流經NMOS和PMOS的電流只朝一個方向流動，但實際情況是，MOS的電流流向和BJT不一樣，BJT的電流流向已經固定，但是MOS并沒有。本節不從物理結構上闡述其電流流向，主要探討MOS的電流流向以及體二極管電流相關問題，為后續的電路設計夯實基礎。

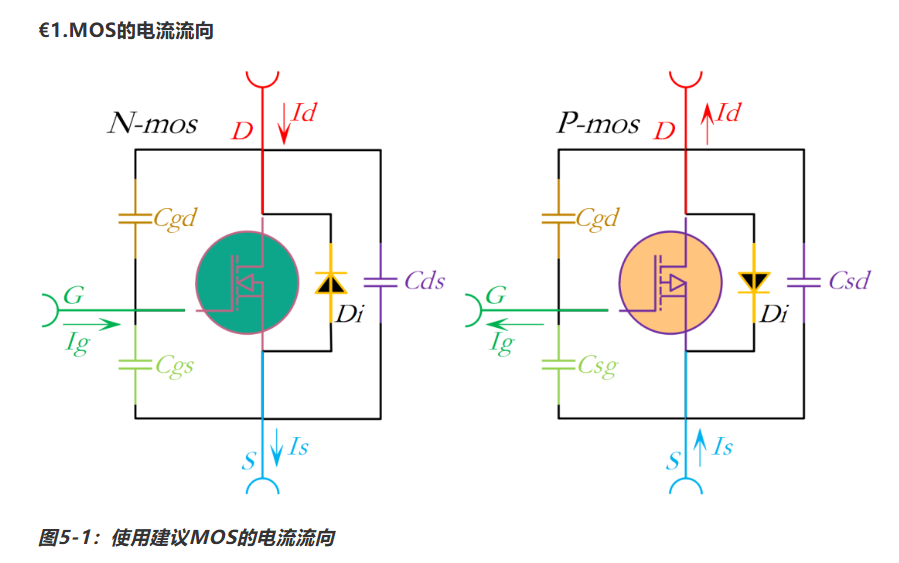

　　使用MOS時，常選擇的電流流向如圖5-1所示，NMOS從D極流向S極；PMOS從S極流向D極。然后我們發現他們的電流流向和各自寄生的體二極管Di極性是相反的。也就是說如果在開關使用場景，導通時電流只會通過MOS主體流過，Di是反極性不會有額外電流流過。關閉時MOS也處于完全關閉狀態。

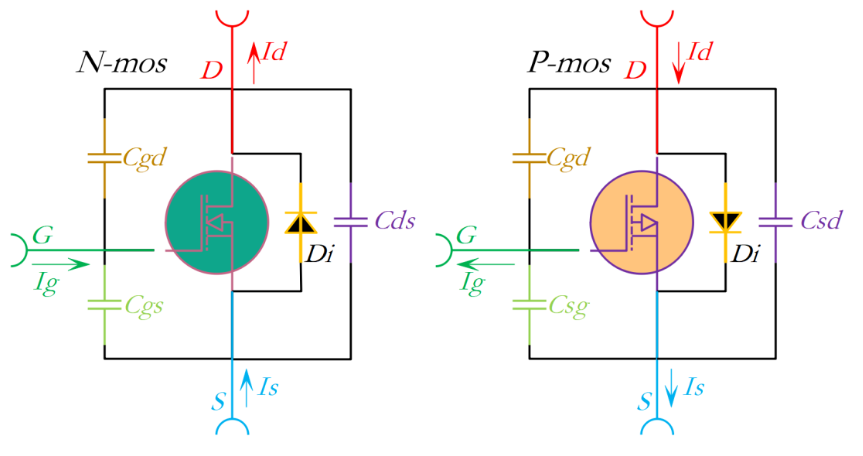

　　而用圖5-2所示這種方式使用MOS，NMOS從S極流向D極；PMOS從D極流向S極。然后我們發現他們的電流流向和各自寄生的體二極管Di極性是相同的。也就是說如果在開關使用場景，導通時電流不僅會通過MOS主體流過，Di是同極性也會有額外少許電流。關閉時MOS實際并不處于完全關閉狀態，會有較大的電流從Di流過。

　　MOS電流導通流向不是唯一的，在VGS滿足驅動條件時，主要是看源極和漏極之間的電位，漏極電位高于源極，電流D到S。源極電位高于漏極，電流S到D。

　　當我們以圖5-2中NMOS的使用方式作為開關，當NMOS關斷時，仍會有比較大的電流經由Di從S流向N，實際上達不到開關的效果，這就是為什么開關場景仍以圖5-1的設計方式而不是圖5-2的方式。但這并不說明圖5-2所示的使用方式完全沒有使用的意義，在一些特別的場景，比如防反接，這樣的使用方式就特別有用

　　小結

　　兩種電流流向的選擇不僅影響G極驅動的方式，也影響著是選擇高側還是低側開關，根據實際使用場景，合理選擇電流流向和驅動方式，靈活使用。
