快恢復二極管的幾種類型及結構特點
1．快恢復二極管的作用與結構  快恢復二極管（簡稱FRD）是一種具有開關特性好、反向恢復時間短特點的半導體二極管，主要應用于開關電源、PWM脈寬調制器、變頻器等電子電路中，作為高頻整流二極管、續流二極管或阻尼二極管使用。
快恢復二極管的內部結構與普通PN結二極管不同，它屬于PIN結型二極管，即在P型硅材料與N型硅材料中間增加了基區I，構成PIN硅片。因基區很薄，反向恢復電荷很小，所以快恢復二極管的反向恢復時間較短，快恢復二極管,快恢復二極管類型正向壓降較低，反向擊穿電壓（耐壓值）較高。

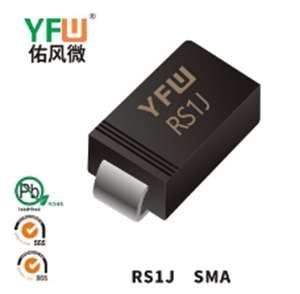

通常，5~20A的快恢復二極管管采用TO–220FP塑料封裝，20A以上的大功率快恢復二極管采用頂部帶金屬散熱片的TO–3P塑料封裝，5A以下的快恢復二極管則采用DO–41、DO–15快恢復二極管,快恢復二極管類型或DO–27等規格塑料封裝。圖4-49是快恢復二極管的外形。

采用TO–220或TO–3P封裝的大功率快恢復二極管，有單管和雙管之分。雙管的管腳引出方式又分為共陽和共陰，如圖4-50所示。
2．常用的快恢復二極管  常用的小功率快恢復二極管有FR系列和PFR系列等，其主要參數見表4-45。常用的中、大功率快恢復二極管有RC系列、MUR系列、CTL系列等其主要參數見表4-46。
